被動窗PHI認證的正確方式

“

被動式建筑是建筑節能領域熱議的話題，被動窗也成為各個門窗企業研發的重點，那什么樣的被動窗能夠通過PHI的認證？好，接下來就開始略微冗長但還蠻有趣的認證科普。

1.窗戶的PHI認證實際上是認證什么？

對于這種直指靈魂深處的問題，我很是欣賞。這個問題的答案我憋了好久好久，但是至今都沒有人問過我，所以今天它第一個出現。這也是我最想和大家分享的答案。首先PHI的窗戶認證沒有整窗認證，窗框和玻璃是分開進行認證，我們常說的被動窗指的是被動窗框。所以PHI的窗框認證實際上就是看你這個窗框熱工性能怎么樣，如果可以滿足要求就可以認證，如果不滿足就不能認證。PHI不關心你的窗框是鋁包木的還是PVC，不關心你是86的還是75的，不關心你用的是真空玻璃還是三玻兩腔，它只關心你的熱工性能好不好。簡單，暴力。

2.根據什么判斷窗戶熱工性能？

我們的第一反應就是拿去做測試，看看結果怎么樣。這樣當然可以，不過你的測試值要有一個放大系數，一般是25%。什么意思，比如說你把你的窗框做了測試報告結果是0.8，嗯，這個值似乎可以了，于是心滿意足的提交給PHI，PHI說提交測試報告可以，但是對于這個值我們要乘以放大系數，那么你的U值就是1了，好像拿不到?jīng)鏊瑲夂騾^(qū)的認證，溫和氣候區的要嗎？好了，你辛辛苦苦開了模，還做了大量的研發，還跑去做檢測，結果告訴你不行。你當然很不爽。PHI非常耐心的告訴你，其實你要做認證只要提供給我們CAD圖紙即可，只要我們算出來你這個可以就行了，不需要真的做出來。等確認了這樣做可以，你們再去開模，檢測就行了。好了，這個問題結束，拿到PHI認證的方法有兩個，第一是提交實際檢測報告，第二是提供圖紙讓他們計算。兩個都可以，各位愿意選哪個呢？

3.如何判斷窗框好壞呢？

首先肯定是U值，U值越低肯定越好。PHI也是這么認為的，所以判斷你能拿到哪個氣候區的認證依據的就是U值，比如你要拿到?jīng)鏊瑲夂騾^(qū)的認證，你就需要整窗U值達到0.8才可以。好了，假設有兩個窗框都是0.7的U值，那么這兩個窗框的性能完全一樣嗎？肯定不是的，那么哪一個好呢？這個如何判斷？假如同樣大小的兩扇窗使用這兩個窗框，使用一樣的玻璃（一般被動房使用的三玻玻璃Ug=0.6），一個窗高110mm，一個窗高100mm。對于一樣大小的窗戶來說，肯定是高100mm的那個U值更低，因為玻璃占的比例大了，得熱就多了。所以窗戶性能和窗高也有關系，PHI對這個也有評判，分別用PHA+，PHA，PHB，PHC來區分。也就是說U值和PHA還是B這些是兩個維度的標準，不存在PHA的窗框一定比PHB的好。切記，切記。但是同樣是PH等級的窗框U值越低越好，相同U值的，PH等級越高越好。

4.如何降低窗框的U值？

加寬窗框是一個繞不過的坎，因為U值和寬度，導熱系數相關。所以75的窗框想要把U值降到0.8以下基本不可能。鋁合金窗框斷熱橋長度不夠也不行。除了加寬窗框，還有就是采用低導熱系數的材料。這個也好理解。多加腔體也可以降低U值，另外如果能把高度降下來就最好了。

5.怎么計算能不能滿足認證？

整窗的U值計算公式如下：

PHI認證的時候采用的事1.23*1.48的標準框進行計算，以涼爽氣候區為例，玻璃的參考U值為0.7，什么意思？就是如果要計算整窗的U值，在這個氣候區下就假設玻璃的U值為0.7，在此基礎上計算整窗的U值，如果小于0.8，那么就可以滿足，如果不可以就滿足不了。大家都是0.7的參考玻璃，保證所有的窗框一樣的計算條件，這樣才公平。除了整窗U值還有一個整窗安裝U值，公式如下，考慮了安裝熱橋的影響，這個值在涼爽氣候條件下要小于0.85.也就是說如果你整窗U值小于0.8，同時整窗安裝U值低于0.85那么你就可以拿到?jīng)鏊瑲夂騾^(qū)的認證了。

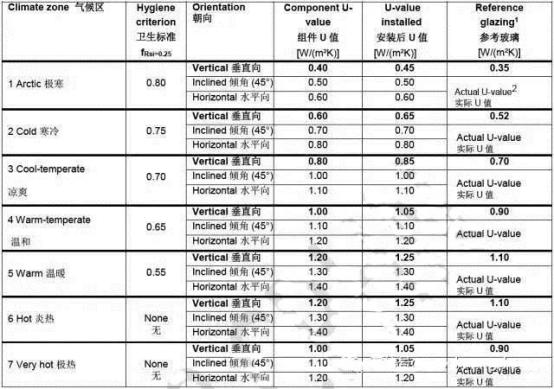

以下是詳細的認證氣候區的條件：

6.窗戶的PHI認證實際上是認證什么？

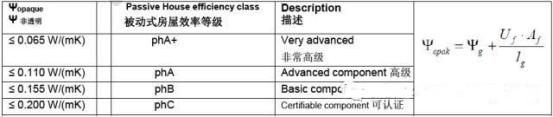

根據這個公式來：

根據計算的值在哪個區域就是哪個等級的窗戶。
